Yapışkan seramik aşınmaya dayanıklı boru termal döngü koşullarında nasıl performans gösterir?

Yapışkan seramik aşınmaya dayanıklı boru, uygun şekilde tasarlandığında termal döngü koşulları altında güvenilir bir performans gösterir, ancak ömrü büyük ölçüde yapıştırıcı formülasyonuna, seramik karo özelliklerine ve sıcaklık dalgalanmalarının ciddiyetine bağlıdır. Yüksek kaliteli yapışkan seramik aşınmaya dayanıklı boruların çoğu, −30°C ila 350°C (−22°F ila 662°F) sıcaklık aralıklarında yapısal bütünlüğü korur. Doğru yapıştırma sisteminin seçilmesi şartıyla. Termal döngüler aşırı veya hızlı olduğunda, seramik kaplama ile çelik alt tabaka arasındaki farklı termal genleşme, uzun vadeli performansa yönelik birincil tehdit haline gelir. Bu dinamiği anlamak, değerlendirme yapan herhangi bir mühendis veya satın alma yöneticisi için çok önemlidir. seramik aşınmaya dayanıklı boru termal açıdan zorlu uygulamalar için.

Termal Döngü Neden Yapışkanlı Seramik Aşınmaya Dirençli Boru için Kritik Bir Zorluktur?

Termal döngü, bir boru hattı sisteminin çalışma, başlatma ve kapatma sırasında yaşadığı tekrarlanan ısıtma ve soğutma döngülerini ifade eder. Yapışkan seramik aşınmaya dayanıklı boru için bu, kökleri fizikten kaynaklanan mekanik bir zorluk yaratır: alümina seramik (Al₂O₃) yaklaşık 7–8 × 10⁻⁶/°C'lik bir termal genleşme katsayısına (CTE) sahiptir karbon çeliği kabaca 11–12 × 10⁻⁶/°C'de genişler. Bu uyumsuzluk, her sıcaklık değişiminde çelik alt tabakanın ve seramik karoların farklı oranlarda genleşip büzülmesi anlamına gelir.

Yüzlerce veya binlerce döngü boyunca bu diferansiyel hareket, yapışkan bağ katmanında kümülatif kayma gerilimi üretir. Yapıştırıcı bu gerilimi absorbe edemez veya dağıtamazsa, sonunda tabakalara ayrılarak fayansların ayrılmasına, çatlamasına veya kaymasına neden olur. Bu nedenle yapıştırıcı seçimi aşınmaya dayanıklı boru ikincil bir karar değildir; seramik karo spesifikasyonu kadar kritiktir.

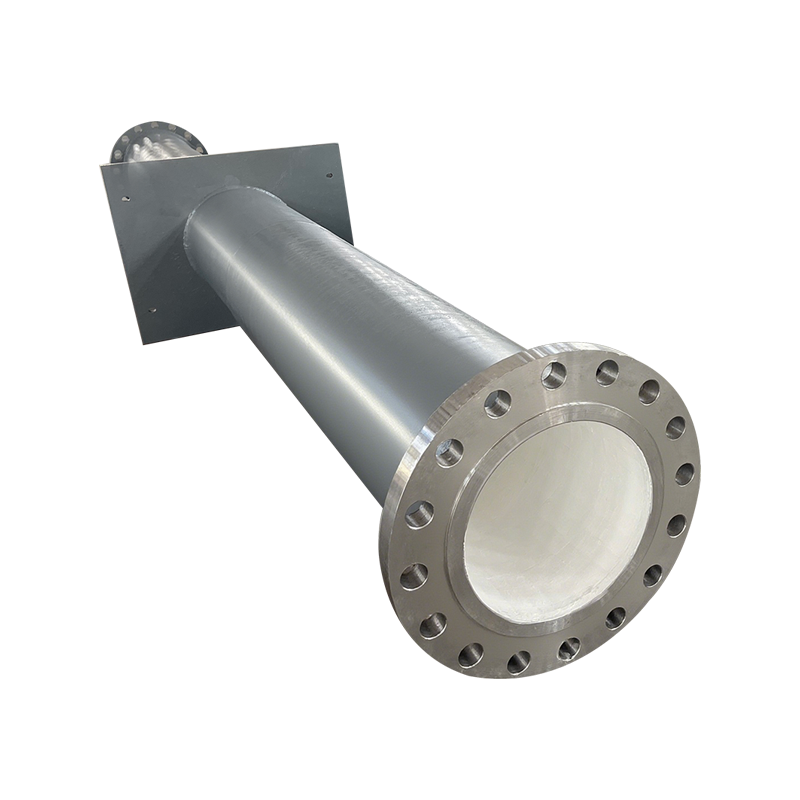

seramik aşınmaya dayanıklı

Yapışkan Sistem Termal Döngü Performansını Nasıl Belirler?

Yapışkan seramik aşınmaya dayanıklı boruda kullanılan yapıştırıcının aynı anda iki çelişkili rolü yerine getirmesi gerekir: seramik karoları yüksek hızlı aşındırıcı akışa karşı tutacak kadar sağlam bir şekilde bağlanmalı, ancak termal olarak indüklenen gerilimi emecek kadar esnek kalmalıdır. En yaygın kullanılan yapıştırıcı sistemler şunları içerir:

• Yüksek sıcaklığa dayanıklı epoksi yapıştırıcılar: İyi kimyasal dirence sahip, 180°C'ye kadar sürekli sıcaklıklar için uygundur. Camsı geçiş sıcaklığının (Tg) üzerinde kırılgan hale gelirler ve bu aralığın ötesinde geniş termal salınımlara sahip uygulamalar için onları uygunsuz hale getirirler.
• Modifiye inorganik yapıştırıcılar (silikat bazlı): Bunlar 300°C'yi aşan yüksek sıcaklık uygulamaları için kullanılır. Mükemmel ısı direnci sunarlar ancak daha düşük esneklik sunarlar, bu da onları hızlı termal şok altında çatlamaya daha yatkın hale getirir.
• Hibrit polimer-seramik yapıştırıcılar: Bu formülasyonlar, organik esnekliği inorganik termal kararlılıkla birleştirerek, onları 0°C ile 250°C arasında tekrarlanan termal döngüye tabi tutulan yapışkan seramik aşınmaya dirençli borular için tercih edilen seçenek haline getiriyor.

Uygulamada birçok üretici aşınmaya dayanıklı çelik boru çift katmanlı bir yapıştırma sistemi kullanın: doğrudan kumlanmış çelik alt tabakaya uygulanan esnek bir astar kaplama ve ardından yüksek mukavemetli bir seramik yapışkan katman. Bu yaklaşım, primerin termal genleşme ve büzülme sırasında bir stres tamponu görevi görmesine olanak tanıyarak bağ ömrünü önemli ölçüde uzatır.

Sıcaklık Aralığı Karşılaştırması: Yapışkan Seramik ve Diğer Aşınmaya Dirençli Boru Kaplamaları

Yapışkan seramik aşınmaya dayanıklı borunun termal performansını bir bağlama oturtmak için aşağıdaki tablo, bunu aşındırıcı taşıma sistemlerinde kullanılan yaygın alternatif kaplama teknolojileriyle karşılaştırmaktadır:

Gösterildiği gibi, yapışkan seramik aşınmaya dayanıklı boru güçlü bir orta noktayı işgal eder; yüksek sıcaklıklarda kauçuk ve UHMWPE'den daha iyi performans gösterirken polimer alternatiflerine kıyasla üstün aşınma direnci sunar. Ancak 350°C'yi aşan uygulamalarda bunun yerine döküm bazalt veya bimetal çözeltiler değerlendirilmelidir.

Termal Döngünün Bir Faktör Olduğu Gerçek Dünya Uygulamaları

Yapışkan seramik aşınmaya dayanıklı boru, termal çevrimin kaçınılmaz bir operasyonel gerçeklik olduğu endüstrilerde yaygın olarak kullanılmaktadır:

Kömür Yakıtlı Enerji Santralleri

Uçucu kül ve taban külü taşıma sistemlerinde borular, kapatma sırasında ortam sıcaklığı ile tam yükte üretim sırasında 150–220°C çalışma sıcaklığı arasında düzenli olarak geçiş yapar. Bu sistemlere inorganik yapıştırıcıyla takılan aşınmaya dayanıklı seramik boru, 5 yılı aşan hizmet ömrüne sahip olduğunu kanıtladı aynı servisteki astarsız çelik borular için 12-18 aya kıyasla.

Çimento İmalatı

Çimento fabrikalarındaki farin ve klinker taşıma hatlarında sıklıkla 200–300°C aralığında sıcak malzeme akışlarıyla karşılaşılmaktadır. Günlük başlatma ve kapatma döngüleri önemli miktarda termal stres yaratır. Bu ortamda, aşınmaya dayanıklı boru %92 alümina kaplamalı boru hattı bakım aralıklarını üç ayda bir yerine yıllık değiştirme programlarına düşürdüğü gösterilmiştir.

Çelik ve Metalurji Tesisleri

Cüruf ve granüle yüksek fırın (GBF) bulamaç sistemleri, hem yüksek aşınma hem de değişken sıcaklık koşullarına maruz kalır. Burada, aşınmaya dayanıklı çelik boru eş zamanlı olarak termal çevrimi ve kaba cüruf parçacıklarından kaynaklanan darbe yüklemesini ele almalıdır; bu, hem seramik karo kalitesi hem de yapıştırıcı sistem açısından katı talepler getiren ikili bir zorluktur.

Yapışkan seramik aşınmaya dayanıklı

Yapışkan Seramik Aşınmaya Dirençli Boruda Termal Döngü Hasarını Azaltan Temel Faktörler

Mühendisler, aşağıdaki değişkenleri kontrol ederek termal olarak zorlu ortamlarda yapışkan seramik aşınmaya dayanıklı borunun servis ömrünü önemli ölçüde uzatabilirler:

• Döşeme boyutu optimizasyonu: Daha küçük seramik karolar (örneğin, 25mm × 25mm × 6mm), daha büyük karolara göre daha az iç termal stres biriktirir. Sıcaklık dalgalanmalarının 100°C'nin üzerinde olduğu sistemler için daha küçük formatlı karolar şiddetle tavsiye edilir.
• Harç ortak tasarımı: Fayansların arasına kontrollü derz derzlerinin eklenmesi, yapışkan arayüzde gerilim oluşturmadan termal harekete izin verir. Esnek refrakter harçla doldurulmuş 1-2 mm'lik derz genişliği yaygın olarak kullanılır.
• Çelik yüzey ön işlemi: Borunun iç yüzeyinin Sa 2,5 veya Sa 3 kumlamayla temizlenmesi, 50–70 μm yüzey pürüzlülüğüne (Rz) ulaşılması, yapışkan sabitlemeyi önemli ölçüde iyileştirir ve termal stres olayları sırasında katmanlara ayrılma riskini azaltır.
• Kontrollü kürleme döngüleri: Boru hizmete girmeden önce yapıştırıcının doğru sıcaklıkta tamamen kürlenmesine izin vermek, erken bağlantı kopmasını önler. Yüksek sıcaklıktaki yapıştırıcıların çoğu, aşamalı bir kürleme gerektirir: oda sıcaklığında sertleştirmenin ardından 80–120°C'de 2–4 saat süreyle son kürleme.
• Sıcaklık değişim hızı: Operasyonel olarak mümkün olan her yerde, başlatma sırasında sıcaklık artış hızının dakikada 5°C'nin altına sınırlandırılması, yapışkan bağ katmanı üzerindeki anlık termal şok yükünü azaltır.

Termal Döngülü Yapışkan Seramik Aşınmaya Dirençli Boru için Muayene ve Bakım Önerileri

Termal çevrim operasyonların düzenli bir parçası olduğunda, iyi tasarlanmış yapışkan seramik aşınmaya dayanıklı borular bile yapılandırılmış bir denetim rejimi gerektirir. Aşağıdaki bakım planı önerilir:

1. 3. ayda ilk muayene: Termal çevrimin ilk sezonundan sonra, herhangi bir erken kiremit yapışmasını, derz derzinde çatlamayı veya kiremit yer değiştirmesini tespit etmek için bir boroskop veya boru inceleme kamerası kullanarak dahili bir görsel inceleme gerçekleştirin.
2. Yıllık musluk testi: Seramik karoların yapışma bütünlüğünü denetlemek için kalibre edilmiş bir çekiç veya musluk test aleti kullanın. İçi boş bir ses delaminasyonu gösterir. Gevşek fayanslar yerinden çıkmadan ve aşağı yönde hasara yol açmadan önce yeniden yapıştırılmalı veya değiştirilmelidir.
3. Çalışma sırasında termal görüntüleme: Kızılötesi termografi, borunun dışından seramik karo kaybı veya incelmesi olan alanları tespit edebilir; çünkü açıkta kalan çelik, aynı taşıma koşulları altında seramik kaplı bölümlerden ölçülebilir derecede daha sıcaktır.
4. Bölüm değiştirme eşiği: Herhangi bir boru bölümündeki seramik karo alanının %15'inden fazlası yapışma veya kayıp belirtileri gösterdiğinde, yapışkan seramik aşınmaya dayanıklı borunun bu bölümü, noktasal onarım yerine tamamen yeniden astarlanma veya değiştirme için programlanmalıdır.

Yapışkan seramik aşınmaya dayanıklı boru, özellikle çalışma sıcaklıklarının 300°C'nin altında kaldığı ve sıcaklık değişim oranlarının orta düzeyde olduğu endüstriyel termal çevrim senaryolarının çoğu için teknik açıdan sağlam ve uygun maliyetli bir çözümdür. Yüksek alümina sertliği (HV 1200–1500), kimyasal inertlik ve uyarlanabilir yapıştırıcı sistemlerinin kombinasyonu, onu en çok yönlü aşınmaya dayanıklı çelik boru çözümler mevcut enerji üretimi, çimento, madencilik ve metalurji uygulamaları için.

Termal döngü altında performansı en üst düzeye çıkarmanın anahtarı, aşınmaya dayanıklı herhangi bir seramik boruyu seçmek değildir; özel sıcaklık profiliniz için doğru yapıştırıcı formülasyonunu, karo formatını ve yüzey hazırlama standardını seçmektir. Tam kuruluma başlamadan önce sektörünüz için belgelenmiş termal döngü testi verileri ve saha vaka referansları sağlayabilecek bir tedarikçiyle çalışmanız önemle tavsiye edilir.
